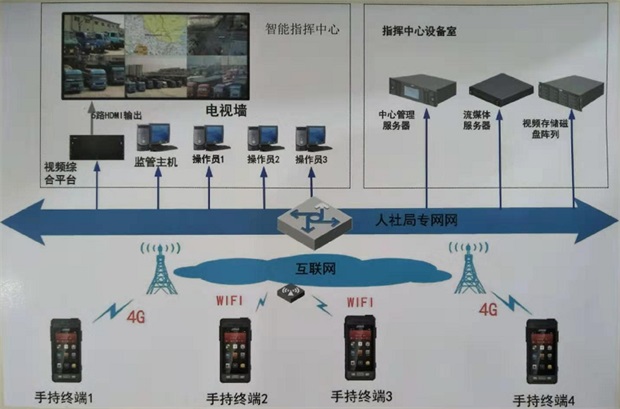

系统可以分为以下几个子系统：
1、视音频存储系统
2、大屏显示系统（系统主要设备配置介绍）

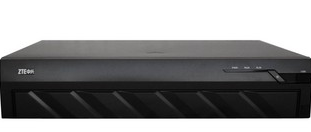

(1). 管理服务器
产品图片：
产品特点：
嵌入式Linux一体机，30*24小时稳定运行
支持16盘位，本地硬盘RAID0、、5、6、10
工程商机型支持视频质量诊断功能（工程商型号独有）
配合视频编码器支持PC信号采集上墙
支持多址模式及700M码流的“进存转”
支持绑定模式及1000M码流转发和384M本地存储
支持双机热备和N+M备份
支持本级20个堆叠和上下5级联部署
支持光栅、在线/离线GIS等多种地图模式
支持ONVIF、GB/T28181标准协议的设备接入
支持IVS-B/PC等智能设备接入
支持前液晶板系统服务状态显示和系统基本参数设置
支持B/S、C/S客户端，以及iphoneipadandroid等移动端应用
支持二次开发，提供平台SDK开发包

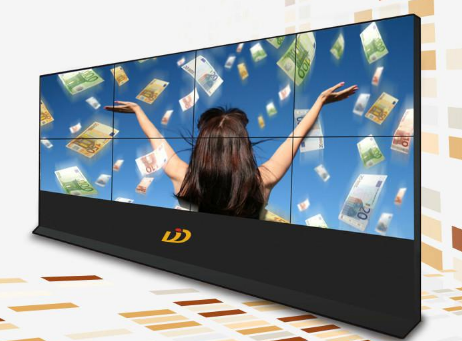

(2). 高清LED拼接屏
产品图片：
产品特点：
5.3mm极致拼屏
智能降噪、锯齿滤波
智能光控、温控
内置高清网络解码
选配HDCVI、SDI
(3). 视频综合平台
产品图片：
产品功能特性
①. 硬件结构：
标准19“的4U机架设计，电信运营级机箱系统；
冗余电源系统设计；
冗余风扇散热系统设计；
插卡式模块设计，可根据市场需求灵活配置；业务卡支持热拔插，可方便进行维护；
支持直流/交流电源，适应于机房等应用环境；
支持320路D1模拟（CVBS）或80路高清信号的采集编码（满配）；
支持640路D1或360路720P或160路1080P信号解码（满配）；
支持40路300W/500w/800w解码（满配）；
②. 矩阵切换：
支持模拟，数字视频信号的输入和矩阵输出；
支持标清，高清视频信号的矩阵切换；
支持模拟/SDI/HDCVI信号无压缩直接输出上墙；
支持网络键盘，客户端等控制切换；
③. 网络功能：
支持2个千兆宽带网络接口（可扩展），用于矩阵的控制，视频同时预览以及网络应用；
支持TCP/IP协议，支持RTP/RTSP/RTCP/TCP/UDP/DHCP等网络协议；
支持远程控制模拟，数字视频切换上墙；
支持远程重启，远程升级和恢复默认设置等操作；
支持用户权限管理，支持白名单功能；
④. 存储功能：
支持RAID扩展卡，可直连SAS盘柜，支持0/1/5/6/10的raid模式，提供安全快速高效的存储性能；
支持硬盘扩展卡，单块板卡配置4块2.5寸硬盘，支持多块硬盘卡，快速扩展存储性能；
⑤. 特色功能：
支持VNC功能，可通过网络将远端电脑的操作界面投射到电视墙上；
支持虚拟LED屏（跑马屏）功能，支持在单屏，拼接屏上虚拟出一段字符显示，文字字体、颜色、字符间距、背景色、速度可调节；
支持平台功能，通过选配平台卡能够实现平台一体机对设备进行统一管理。
设计技术特点及优势
1. 平台系统特点及优势
管理平台的热备份：视频管理服务器可实现双机热备，保障系统平台的可靠性。动态负载均衡的智能集群：高并发大负荷的流媒体服务器支持集群，通过动态负载均衡算法，可以根据各个服务器的能力和动态负载，将流媒体分发请求动态均衡负载到各个流媒体服务器上。对故障服务器的业务，实现秒级承接，平滑得承接到其余流媒体服务器。
2. 电信级的设备高可靠性
采用电信级器件和制造工艺，充分满足高风险等级场所的高可靠性监控需求。高清网络摄像机产品针对室外恶劣环境使用设计，温度范围广。防雷等级达到了正负4KV，冲击电流1KA的通流量要求，静电达到了正负8KV的要求。支持醇酸树脂绝缘涂覆保护技术，达到防潮、防霉、防盐雾侵蚀的1级户外防护等级要求，提高产品的可靠性。
整体系统功能及优势
1. 抽象资源技术
平台将监控平台中所有组成单元抽象为资源。例如组织、网络摄像机、计划、告警、资源组等等都是资源，对可管理对象进行了统一的抽象，任何可管理对象也可以作为资源进行管理，资源本身不仅具备层次关系，也可以任意划归。从而给用户带来无比丰富灵活的角色、权限、组织管理功能。这样一方面可以实现对用户权限的精细灵活划分，又可以使权限划分的操作变得更简洁。
2. 全局资源管理
通过抽象资源技术，域、虚拟域被虚拟为全局的资源，也可以把多个下级域抽象为一个虚拟域，可以对跨域资源进行灵活简洁的权限控制智能指挥系銃实现对前端设备的集中管理，音视频流媒体的存储、分发，业务运营管理等。调度管理平台功能包括系统配置、实时监视、视频查询、视频回放、实时控制、报警管理、抓图、抓录、电子地图、业务统计管理等功能。
3. 指挥系统操作功能
平台客户端的主要功能有：实时监视、录像回放、电子地图、报警管理、云台控制、语音对讲、视频上墙，以及本地配置等功能。
4. 大显示系统功能及优势
（1）可以实现模拟视频、计算机信号、高清数字信号、网络流媒体信号的单屏、漫游、局部全屏、整屏拼接功能。
（2）施工中只需连接一根网线，即可在大屏幕上显示高清网络视频流信号，解决复杂布线和重复解码导致信号质量衰减的问题，具体实现方式如下：IP球机，网络摄像机等编码信号经过交換机送入到显示单元，经显示单元内嵌高清解码模块处理，可显示1－16分割画面，支持任意画面轮巡。
（3）控制核心采用嵌入式设备，稳定安全，有效规避大屏幕操作过程中常见的 Windows操作系统中毒以及系统崩溃引起的不可控问题。
（4）联网情况下，可以多人同时操作大屏幕。
